Feuerverzinkte Weichstähle zum Umformen
DX51D bis DX54D. Die passende Güte zum Umformen.
DX51D, DX52D, DX53D und DX54D nach EN 10346 sind feuerverzinkte Weichstähle für die Kaltumformung: vom einfachen Biegen und Profilieren bis zum anspruchsvollen Tiefziehen. Entscheidend sind Bauteilgeometrie, Umformgrad, Blechdicke und Fertigungsprozess – nicht die Gütennummer allein. Die Zinkauflage ergänzt den Korrosionsschutz; Oberfläche und Behandlung werden passend zur Weiterverarbeitung gewählt.
Abgrenzung zu feuerverzinkten Baustählen
Bei DX-Güten steht die Eignung zum Umformen im Vordergrund. Feuerverzinkte Baustähle der S-GD-Reihe werden vor allem nach ihren mechanischen Eigenschaften, insbesondere der Mindeststreckgrenze, ausgewählt. Auch S-Güten können umgeformt werden; sie bilden jedoch eine andere Werkstofffamilie. Diese Seite behandelt die DX-Umformgüten.
Lieferbereich für feuerverzinktes DX-Blech
Anlagen- und gütenabhängig bearbeiten wir feuerverzinktes Blech typischerweise von 0,40 bis 2,50 mm Dicke. Mögliche Breiten reichen von 50 bis 2.010 mm, Tafellängen von 100 bis 7.500 mm. Lieferbar sind Tafelblech, Sonderformat, Coil, Klein-Coil und Spaltband. Größere Dicken oder besondere Kombinationen prüfen wir technisch anhand Ihrer Spezifikation.
Für Einkauf und technische Beschaffung
Für ein belastbares Angebot benötigen wir DX-Güte, Dicke, Breite, Länge oder Ringgewicht, Zinkauflage, Oberfläche, Behandlung, Lieferform, Menge, Verpackung, gewünschten Liefertermin und gegebenenfalls ein Werkszeugnis nach EN 10204. Atlas verbindet Lagerverfügbarkeit, kurze Lieferzeiten, Sonderabmessungen und saubere Dokumentation.
DX51D
Maschinenfalzgüte für einfaches Biegen, Kanten, Falzen und Profilieren.

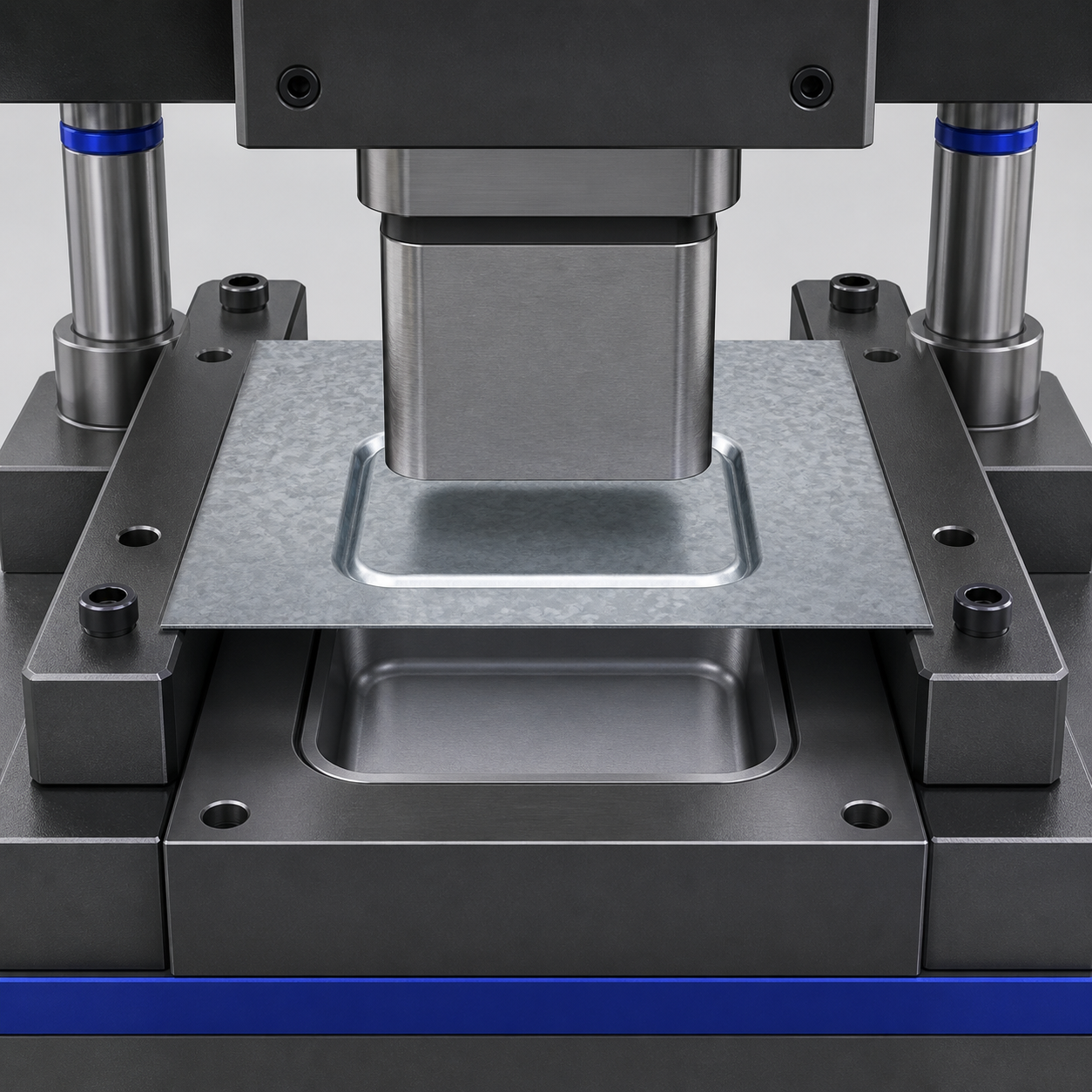

DX52D
Ziehgüte für Umformteile, Gehäuse, Verkleidungen und technische Bauteile.

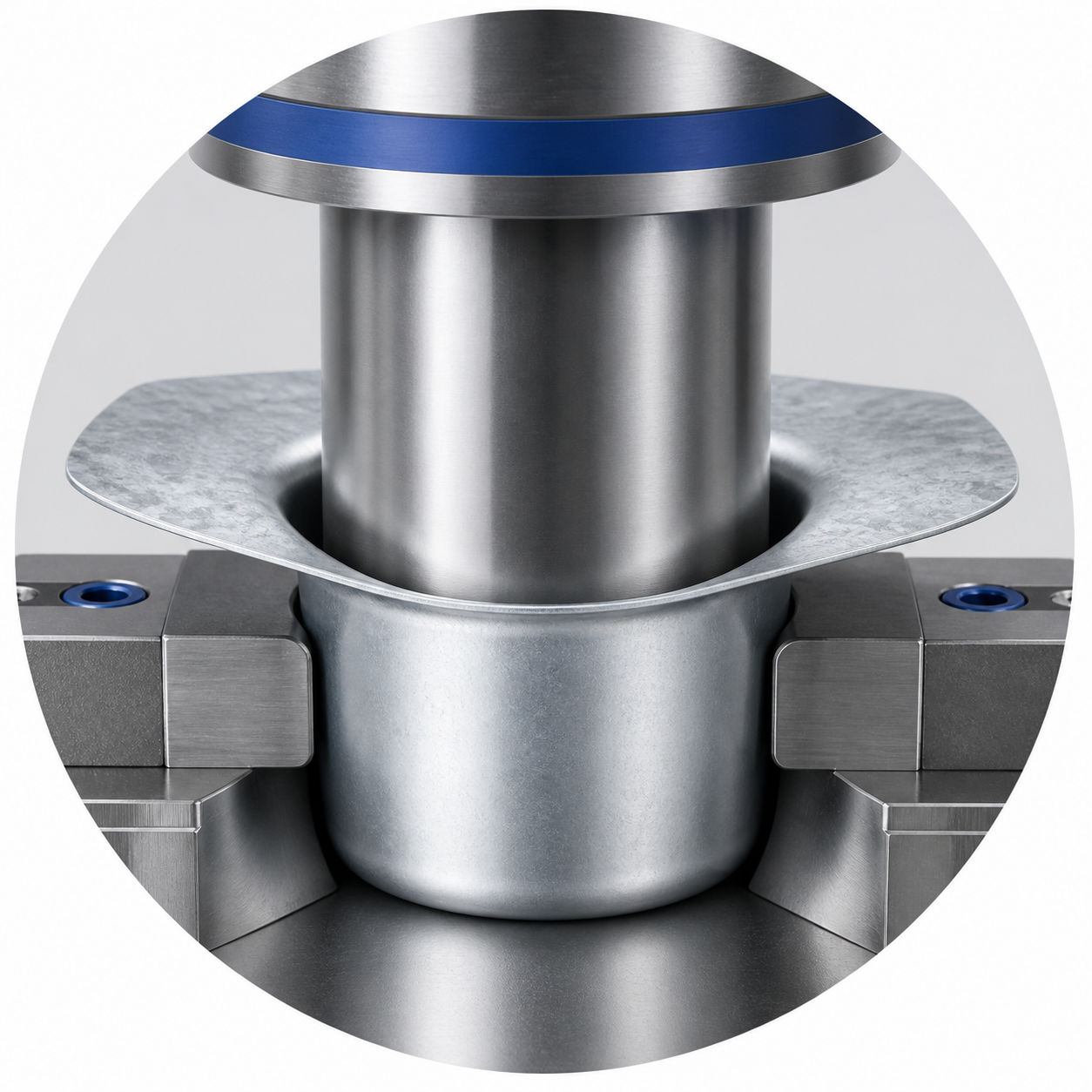

DX53D
Tiefziehgüte für anspruchsvollere Gehäuse, Schalen und Umformteile.
DX54D
Sondertiefziehgüte für komplexere Tiefziehteile und höhere Umformanforderungen.
Die Übersicht dient der ersten Orientierung. Für besonders hohe Umformanforderungen gibt es darüber hinaus DX56D und DX57D. Güte, Zinkauflage, Abmessungen und Liefermöglichkeit stimmen wir gemeinsam anhand Ihrer Bauteil- und Prozessanforderungen ab.
DX-Bleche
DX-Bleche nach EN 10346
Feuerverzinktes Feinblech, Sendzimir-verzinktes Blech und bandverzinkter Stahl für industrielle Umformteile, Gehäuse, Profile und Verkleidungen.
Güten
DX51D–DX57D
Zinkauflage
Z100–Z275
Lieferformen
Tafel, Coil, Spaltband
Norm
EN 10346
Beispiel: DX51D +Z275
Werkstoffbezeichnung
DX51D steht für einen weichen Stahl zum Kaltumformen. +Z bezeichnet den Zinküberzug, 275 die nominelle Zinkauflage und M-A-C die Ausführung von Oberfläche und Behandlung.
Beispiel Lagermaterial
0,50–5,00 mm
Standardformate
1000 × 2000
1250 × 2500
1500 × 3000 mm
Oberfläche
N / M · A / B / C
Behandlung
C / O / CO / S / U
Lieferformen für DX-Bleche
Lieferprogramm
Feuerverzinkte DX-Bleche als Standardtafel, Sonderformat, Coil, Klein-Coil und Spaltband. Verarbeitung durch Laserschneiden, Stanzen, Pressen, Biegen, Kanten, Tiefziehen, Schweißen und Beschichten.

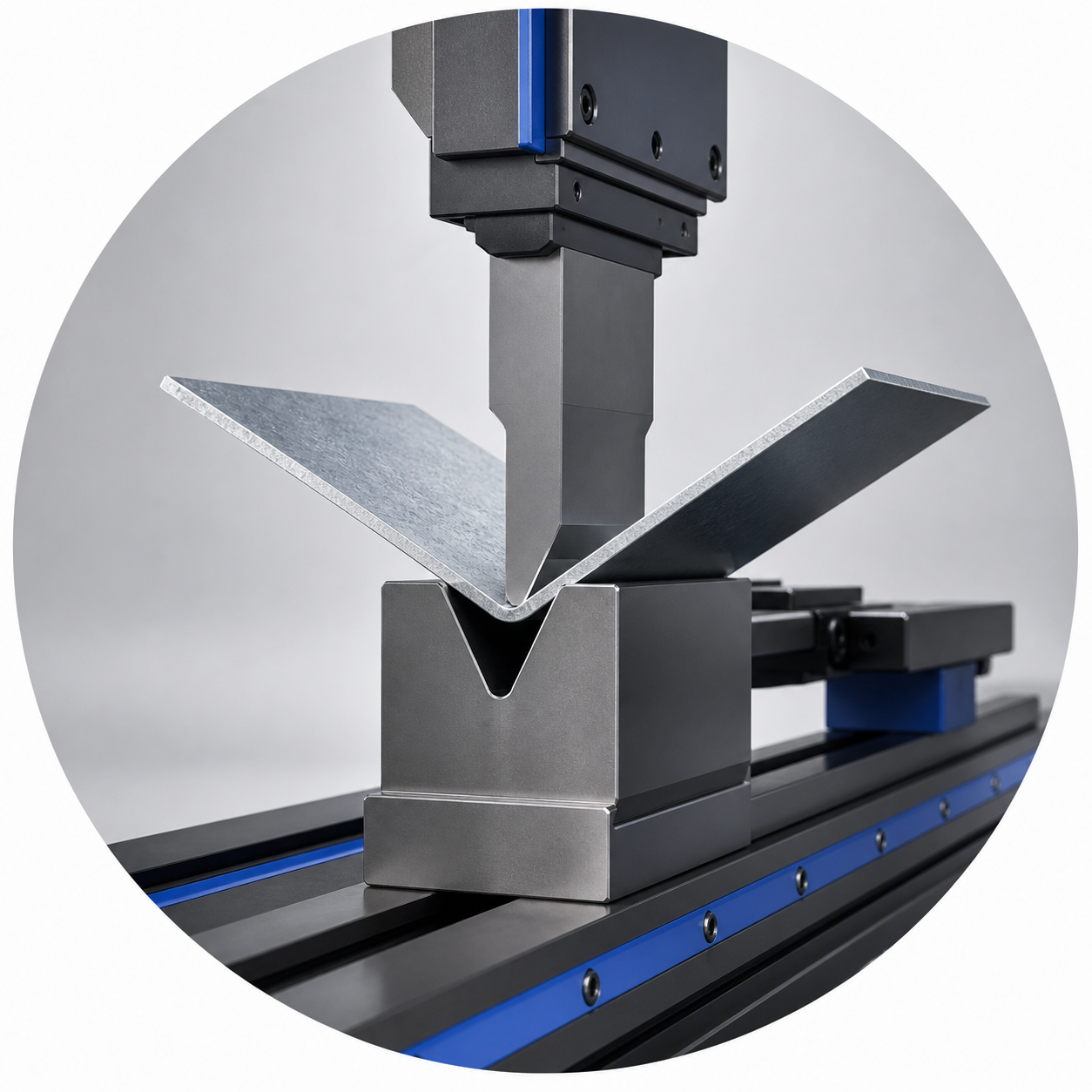

Abkanten & Biegen
DX-Blech präzise kanten

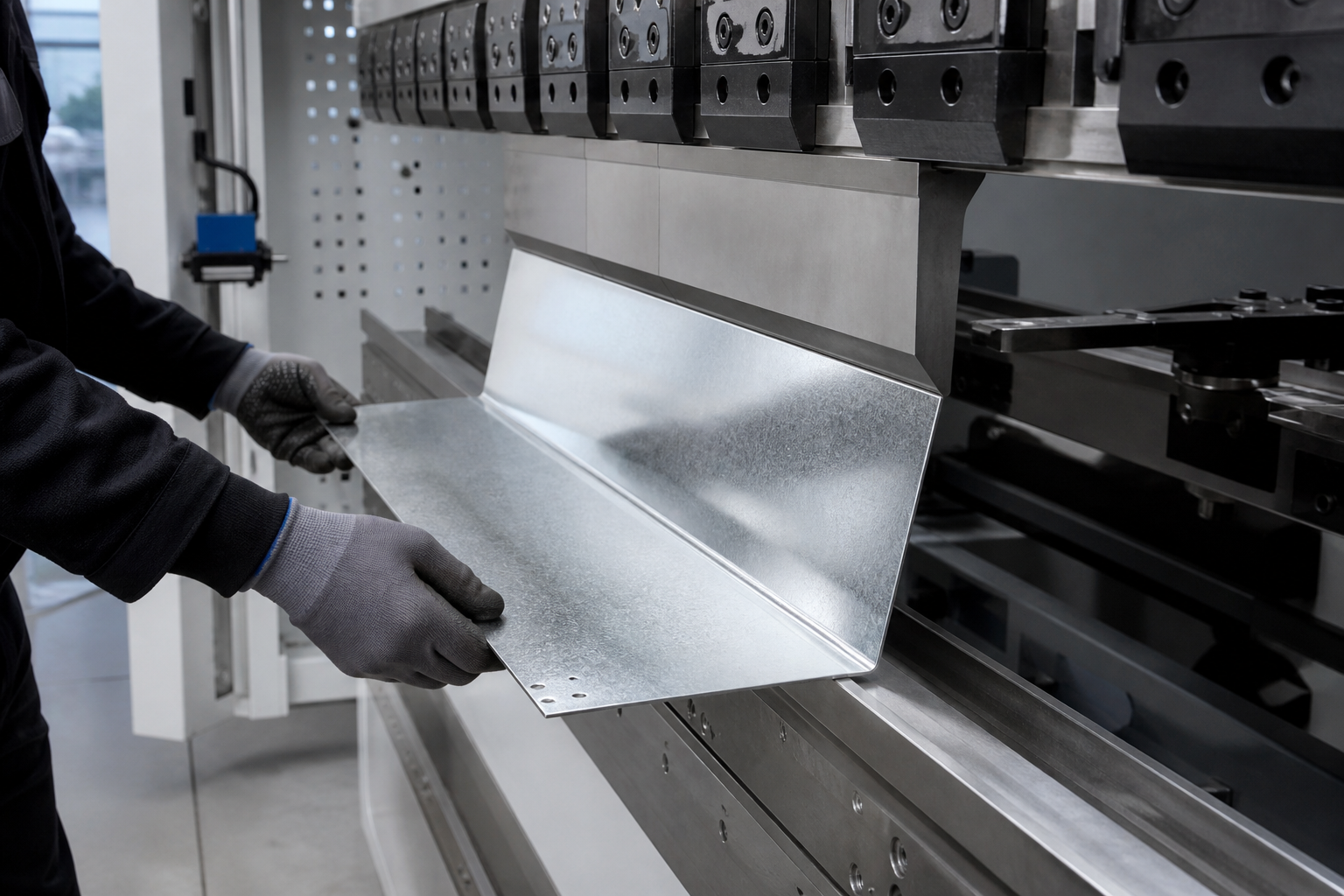

Beim Abkanten wird feuerverzinktes Feinblech auf der Gesenkbiegepresse in die gewünschte Geometrie gebracht. Für einfache Kant-, Falz- und Profilierarbeiten ist DX51D eine typische Wahl. Engere Radien und höhere Umformgrade erfordern je nach Bauteil DX52D bis DX54D.
Verfahren
Abkanten, Biegen, Falzen, Profilieren
Typische Güten
DX51D, DX52D, DX53D, DX54D
Wichtig
Biegeradius, Walzrichtung, Blechdicke
Bauteile
Profile, Gehäuse, Abdeckungen
Zinkauflage
Z100 bis Z275 nach Anforderung
Lieferform
Tafel, Sonderformat oder Spaltband
Zieh- und Tiefziehgüten

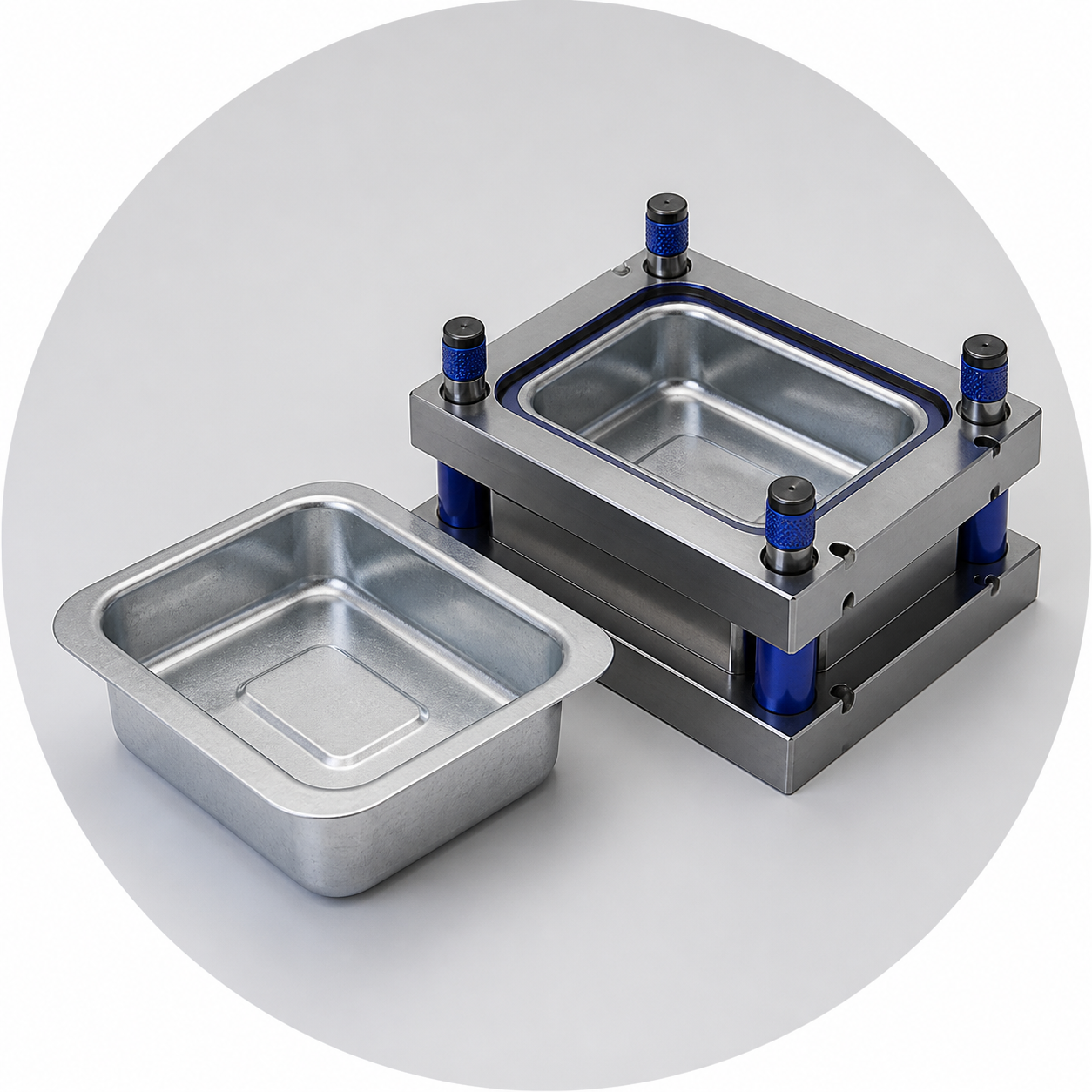

Für tiefgezogene Gehäuse, Schalen und Formteile wird die DX-Güte nach Umformtiefe und Bauteilgeometrie gewählt: DX52D als Ziehgüte, DX53D als Tiefziehgüte, DX54D als Sondertiefziehgüte, DX56D als Spezialtiefziehgüte und DX57D als Supertiefziehgüte.
Verfahren
Tiefziehen, Pressen, Streckziehen
Typische Güten
DX52D bis DX57D
Wichtig
Ziehradius, Niederhalterkraft, Schmierung
Bauteile
Schalen, Gehäuse, Deckel, Formteile
Oberfläche
Zinkblume und Oberflächengüte beachten
Werkstoffnorm
Kontinuierlich verzinkt nach EN 10346

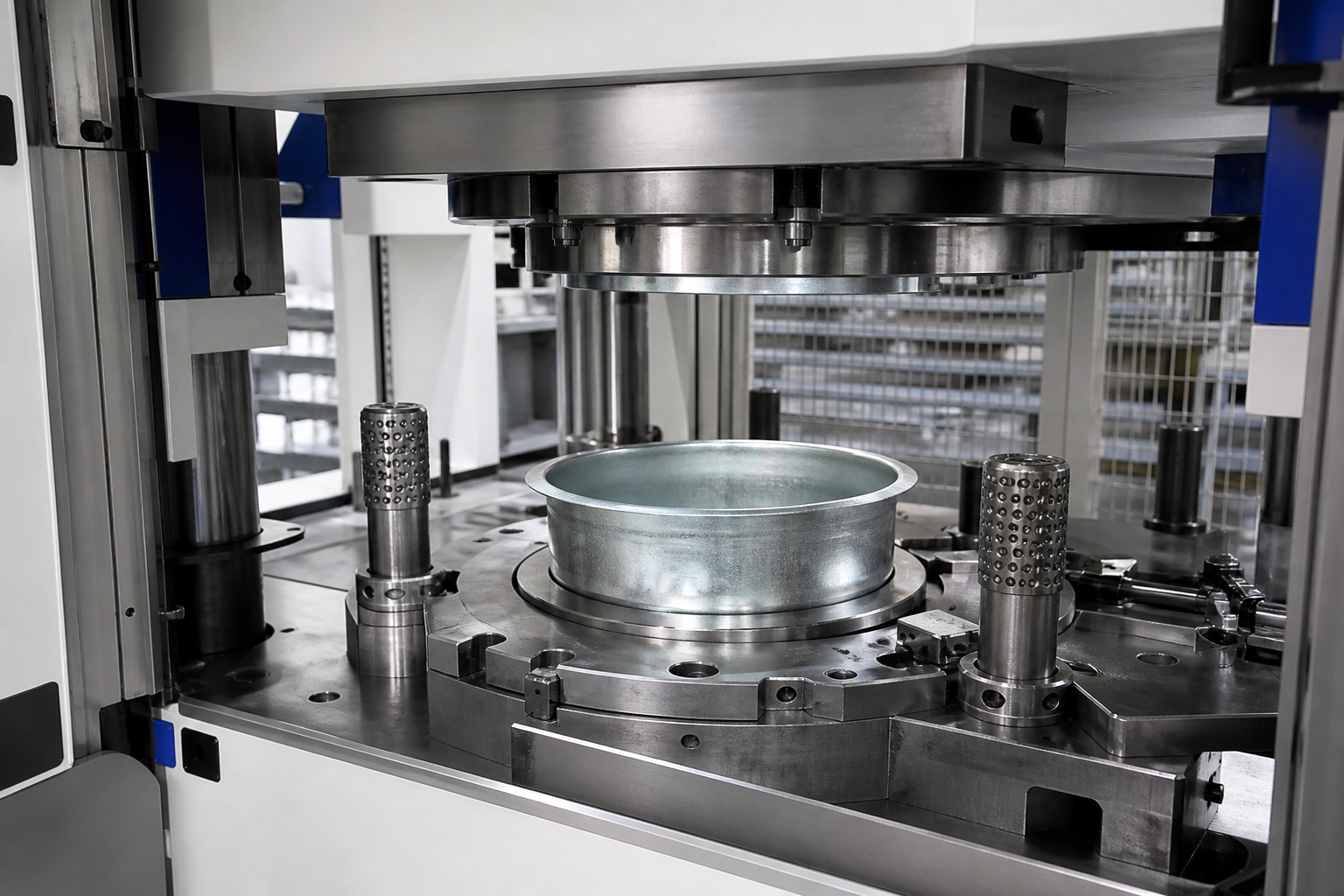

Tiefziehen & Pressen

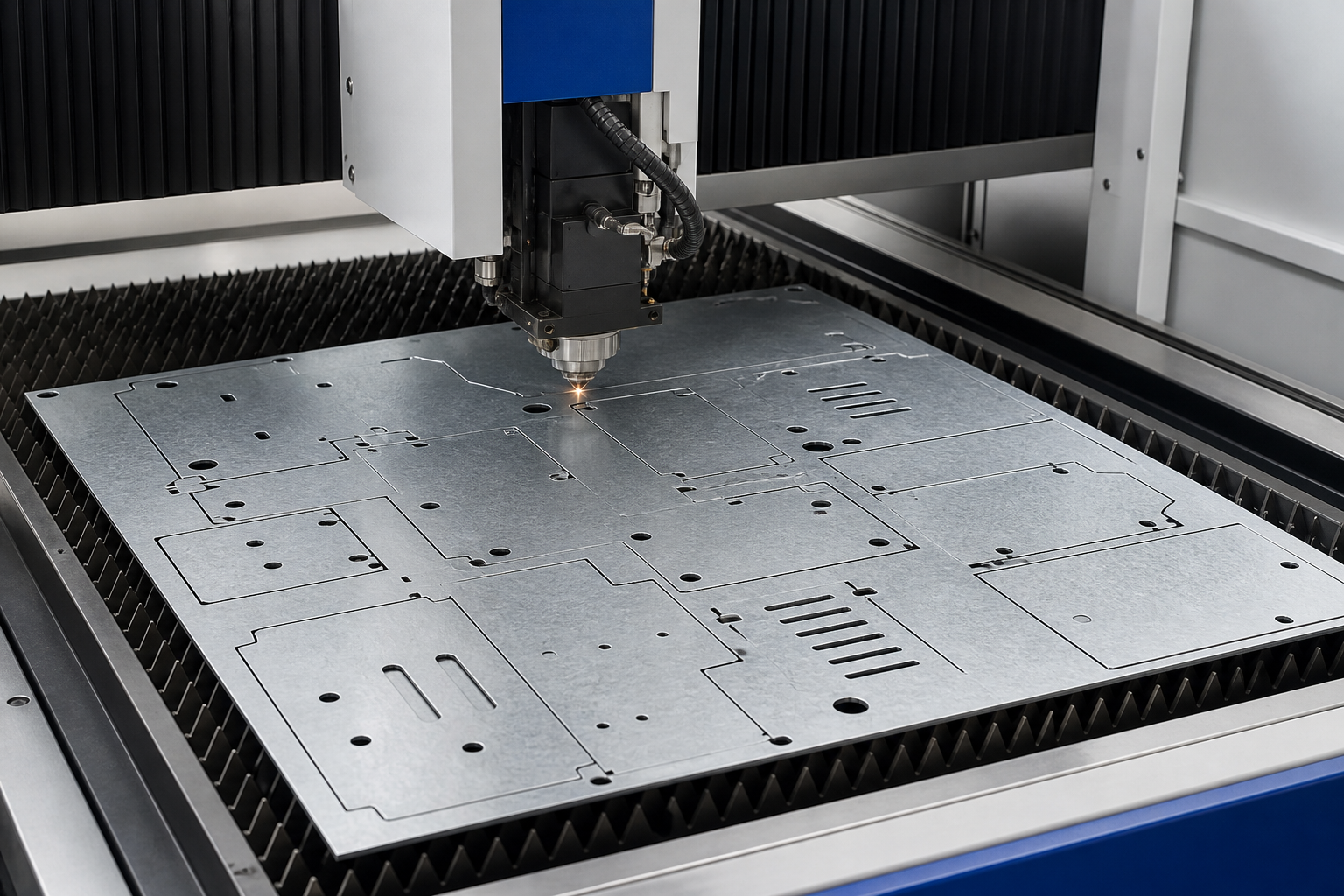

Laserschneiden & Stanzen
Konturen und Lochbilder fertigen
Feuerverzinktes Tafelblech kann lasergeschnitten, gestanzt und gepresst werden. Konturen, Schlitze, Ausschnitte und Lochbilder entstehen wirtschaftlich vor dem anschließenden Biegen, Fügen oder Tiefziehen. Schnittkanten und thermisch beeinflusste Bereiche sind in der Korrosionsschutzbewertung zu berücksichtigen.
Verfahren
Laserschneiden, Stanzen, Nibbeln
Konturen
Löcher, Schlitze, Ausschnitte, Zuschnitte
Weiterverarbeitung
Biegen, Fügen, Schweißen, Beschichten
Schnittkante
Korrosionsanforderung separat bewerten
Material
DX51D bis DX57D je nach Umformung
Abmessungen
Typisch 0,40 bis 2,50 mm; Sonderdicken nach technischer Prüfung

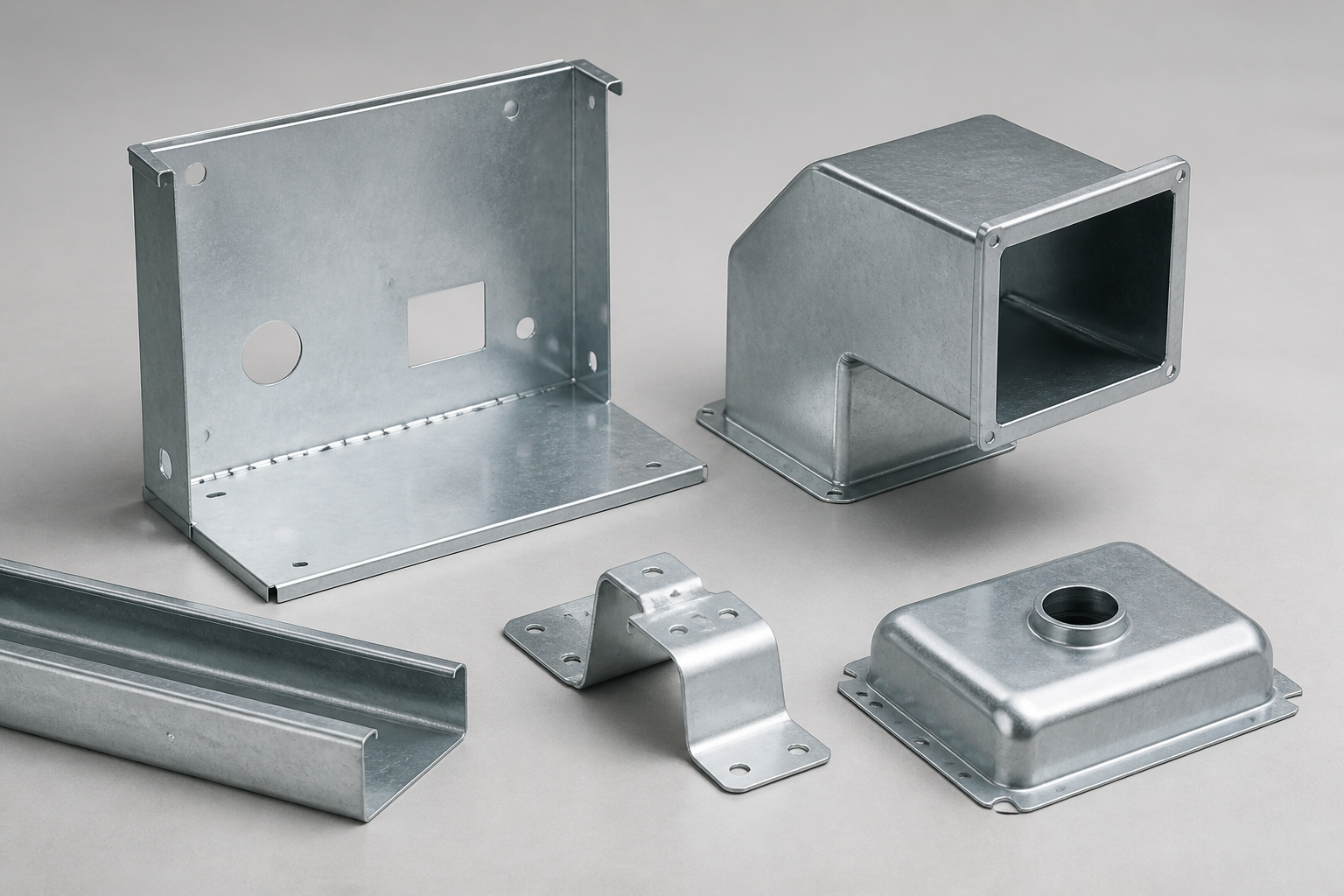

Feuerverzinktes Blech im Einsatz
DX-Bleche verbinden Umformbarkeit mit einer schützenden Zinkauflage. Sie werden für industrielle Serienbauteile ebenso eingesetzt wie für Sonderkonstruktionen, Profile und Gehäuse. Die passende Spezifikation berücksichtigt Werkstoffgüte, Zinkauflage, Oberfläche, Behandlung, Abmessung und Lieferform.
Gehäusebau
Schaltschränke, Elektrogehäuse, Abdeckungen
Lufttechnik
Lüftungs- und Klimakanäle, Formstücke
Maschinenbau
Verkleidungen, Halterungen, Schutzteile
Fahrzeugbau
Profile, Träger, gestanzte Formteile
Innenausbau
Metallmöbel, Kabeltrassen, Paneele
Lieferformen
Tafelblech, Coil, Klein-Coil, Spaltband
Bauteile & Anwendungen
Sendzimir-verzinktes Blech für die Blechverarbeitung
Beim kontinuierlichen Feuerverzinken läuft das Stahlband durch ein flüssiges Zinkbad. Die metallische Zinkschicht schützt die Stahloberfläche; gleichzeitig bleibt das Band – abhängig von Güte, Zinkauflage und Oberflächenbehandlung – für viele Umform- und Fügeverfahren geeignet. Für die Anfrage sind daher DX-Güte, Zinkauflage, Oberfläche, Behandlung und Lieferform entscheidend.
Anwendungen von DX-Blechen
Typische Einsatzgebiete sind Gehäusebau, Profilbau, Lüftungs- und Klimatechnik, Maschinenbau, Fahrzeugbau, Metallmöbel, Verkleidungen, Abdeckungen, Halterungen, Schaltschränke sowie gestanzte, gebogene und tiefgezogene Serienbauteile.
Welche DX-Güte ist passend?
DX51D wird typischerweise für einfache Umformungen, Falz- und Profilierarbeiten eingesetzt. DX52D bis DX57D decken – je nach Werkstoffzeugnis und Bauteil – steigende Anforderungen an Ziehen und Tiefziehen ab. Die passende Güte wird nicht allein anhand der Nummer gewählt, sondern nach Umformgrad, Ziehradius, Blechdicke und Bauteilgeometrie.
Was sollte eine Anfrage enthalten?
Benötigt werden Güte oder Werkstoffbezeichnung, Dicke, Breite, Länge oder Ringgewicht, Zinkauflage, Oberfläche, Behandlung, Lieferform, Menge, Verpackung und gegebenenfalls ein Werkszeugnis nach EN 10204.
